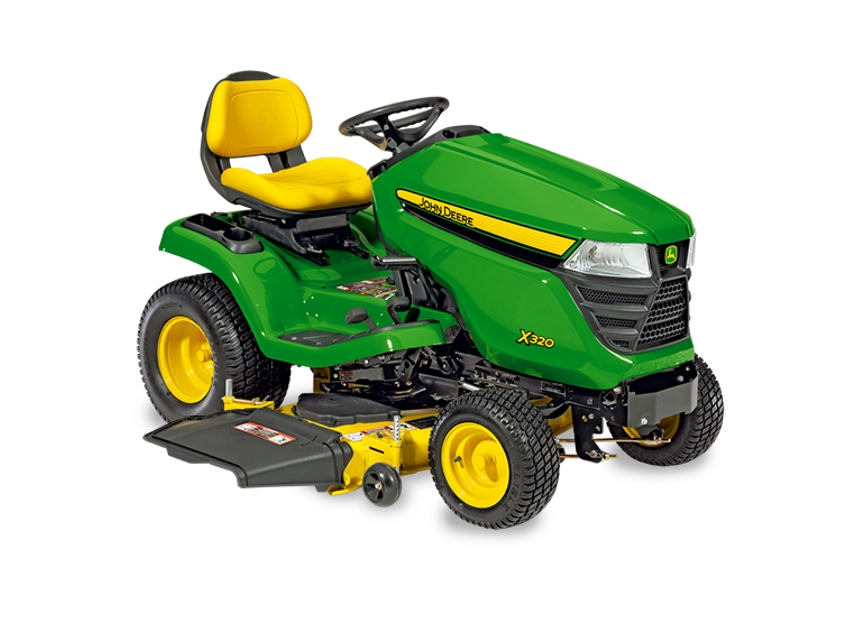

X320
Nuovi livelli di perfezione.
Robustezza e facilità d’uso: i trattori della Serie X300 hanno entrambe queste qualità, e molto di più!
Taglio preciso di ogni filo d’erba.
Grande manovrabilità anche negli spazi più stretti. Motori efficienti con bassi consumi. Ed il taglio? Precisione pura. Ogni singolo filo d’erba viene tagliato perfettamente, lasciando un risultato impeccabile.
Per un grande taglio.
Siete alla ricerca di un prato perfettamente tagliato. A seconda delle condizioni di lavoro, è quindi necessario regolare il piatto. Abbiamo introdotto un sistema più flessibile per regolare il piatto dei trattorini serie X300 e X500.
L’accesso diretto al piatto così come l’utilizzo di un nuovo attrezzo, vi permette di risparmiare il 50% del tempo che attualmente impiegate per regolare il piatto.
PANORAMICA
Il tosaerba X320 è la scelta migliore se si sta cercando una macchina di dimensioni, potenza e capacità superiori all’X300. È facile da utilizzare grazie ai pedali di comando trasmissione Twin Touch™ e consente la scelta della piattaforma tosaerba più adatta alle proprie esigenze.
Pertanto, se state cercando un modo più semplice di tenere in ordine il vostro giardino, smettetela di farlo.
CARATTERISTICHE TECNICHE
-
Innesto delle lame: elettrico
-
Velocità di avanzamento: 10.0 km/h
-
Eccellente comfort dell’operatore
-
Eccezionale qualità di costruzione
-
Telaio per impieghi gravosi
-
Scelta delle piattaforme tosaerba
|
Dimensione area | fino a 8000 m² |
| Larghezza di taglio | 107 cm Edge Xtra - 107 cm Edge Mulch - 122 cm Edge Xtra |
| Potenza | 13,8 kW (a 3.350 giri/min) |
| Velocità | Fino a 10 km/h (6,2 mph) |
VEDI TUTTE LE CARATTERISTICHE
L’apparato di trinciatura da 107 cm (42 in.) Edge™ si adatta alle condizioni
Il design innovativo dell’apparato di trinciatura Edge da 107 cm (42 in.) impone un nuovo standard per la trinciatura di erba e foglie:
- Saracinesche amovibili per lo scarico dei tagli in eccesso
- Regolabile per ottenere le prestazioni ottimali in un’ampia gamma di condizioni
- Funzionamento regolare in tutte le condizioni
- Utilizza una cinghia a V standard e lame non sincronizzate per una maggiore affidabilità
Per la conservazione delle saracinesche del materiale viene fornita una posizione di immagazzinamento sull’apparato di taglio.
La parte inferiore dell’apparato di taglio è opportunamente sagomata e senza ostacoli:
-
assicura il flusso regolare dei tagli di erba
-
riduce al minimo l’accumulo d’erba
-
progettata per trinciare ed espellere i tagli d’erba
- riduce al minimo le esigenze di fertilizzante
- elimina il fastidio dello smaltimento
-
Le lame sfalsate permettono la sovrapposizione utilizzando una trasmissione standard con cinghia a V
-
Assicura che le lame non vengano in contatto fra di loro
-
-
Permette lo scarico dei tagli in eccesso, in condizioni di copertura erbosa notevole, grazie a due saracinesche amovibili sulla parte posteriore dell’apparato di taglio
-
Nessuno scivolo di scarico
-
Permette la trinciatura su due lati
-
Requisiti di immagazzinamento minori
-
-
L’apertura delle saracinesche non richiede alcun attrezzo
-
Fornisce due ruote del tosaerba per una falciatura uniforme
Informazioni di ordinazione: 903LM – Apparato di trinciatura Edge da 107 cm (42 in.) (42M)
NOTA: include il kit di conformità obbligatorio (BM23681) per la Francia.
Lo sterzo è un sistema a settore e pignone a sforzo ridotto
Un sistema sterzante per utilizzi gravosi a settore e pignone con cuscinetti di qualità assicura un controllo agevole e preciso per l’intera durata del trattore:
- Il raggio di sterzata ridotto a 41 cm (16 in.) garantisce una manovrabilità eccellente.
- La capacità di sterzata stretta migliora l’efficienza della falciatura.
Facilità di sterzata
La facilità di sterzata è importante per offrire prestazioni di taglio apprezzabili:
-
Ampio volante con diametro di 36 cm (14 in.) per offrire maggiore leva.
-
Ingranaggio a settori per un migliore (maggiore) rapporto di sterzatura.
-
Un rapporto maggiore si traduce in uno sforzo di sterzata minore
-
-
Doppie biellette di direzione per facilitare il bilanciamento dei carichi di sterzata e ridurre gli errori
-
Giunti sferici ad entrambe le estremità dei tiranti dello sterzo per una maggiore durata
-
Lunghi tiranti di sterzata per accrescere il vantaggio meccanico dell’impianto sterzante sull’intera escursione dello sterzo
- L’ingranaggio a settori ruota su un albero anziché su una boccola, assicurando l’innesto corretto ed eliminando l’impuntamento
- Fuselli sterzanti anteriori ingrassabili che ruotano su boccole sottoposte a trattamento termico per ridurre l’attrito e migliorare l’usura nel tempo
Il telaio è composto da un resistente acciaio saldato, estremamente affidabile
Il telaio è realizzato in acciaio accuratamente sagomato e saldato, rinforzato nei punti critici per garantire una durata ancora superiore:
- Telaio realizzato con materiale di 3 mm (0,118 in.) di spessore per una durata prolungata.
- Normale paraurti anteriore e piastra del sollevatore costruita con acciaio da 3,8 mm (0,15 in.) a completare il telaio.
- La piastra del sollevatore posteriore può supportare due zavorre Quik-Tatch da 19 kg (42 lb).
- La staffa delle zavorre è integrata nel telaio per i modelli a due ruote sterzanti.
- I modelli a quattro ruote sterzanti richiedono la staffa delle zavorre opzionale.
L’apparato di taglio Edge™ Xtra da 122 cm (48 in.) esegue un taglio pulito
L’apparato di taglio Edge Xtra da 122 cm (48 in.) utilizza la più recente tecnologia di taglio a tre fuselli per portare le prestazioni a un livello superiore:
- Il sistema di taglio Edge Xtra è costituito da apparati di taglio resistenti con impianto a quattro supporti elastici, ruote anti-scalping più larghe, incrementi dell’altezza di taglio di 6,4-mm (0.25 in.) e un sistema di livellamento dell’apparato di taglio a bordo.
- L’apparato di taglio spesso 3 mm (0,120-in.) è progettato per gestire un grande volume di materiale.
- Fornisce una qualità di taglio eccellente e uno scarico uniforme anche in condizioni di falciatura difficili
- Il design pulito del lato inferiore dell’apparato di taglio contribuisce a uno scarico completo ed omogeneo dei tagli d’erba.
- La sovrapposizione delle lame è di 40 mm (1,6 in.) per ridurre le possibilità di strappo fra le lame.
I perni di regolazione dell’altezza delle ruote del tosaerba a molla sono di facile utilizzo e permettono la regolazione rapida dell’altezza di taglio.
L’attrezzo di trinciatura per l’apparato di taglio Edge Xtra da 122 cm (48 in.) fornisce prestazioni eccellenti:
- L’attrezzo di trinciatura controlla i tagli su tutte e tre le lame.
- Trinciatura migliorata e distribuzione più omogenea dei tagli d’erba trinciati
- Parte in plastica stampata per evitare la ruggine.
- L’attrezzo di trinciatura è fissato da dadi a farfalla per agevolare l’installazione.
- Le lame di trinciatura speciali sono incluse.
- Può essere utilizzato anche per la falciatura con scarico laterale o con i sistemi di raccolta del materiale Power Flow™, sebbene la qualità di taglio complessiva potrebbe diminuire leggermente
L’apparato di taglio Edge Xtra da 122 cm (48 in.) vanta una soffiante Power Flow ad alte prestazioni:
- La soffiante è incernierata per facilità di installazione.
- La soffiante può essere estratta con semplicità per la pulizia.
- La ventola della soffiante gira in senso orario (vista dal lato destro) per spingere con efficienza il materiale attraverso lo scivolo.
- La ventola della soffiante è larga 9,5 cm (3.75 in.) per garantire prestazioni e capacità eccellenti.
La soffiante Power Flow ad alte prestazioni 48C lavora perfettamente sia con le lame standard di taglio che con le lame di trinciatura.
Informazioni sugli ordini:
903MM – Apparato di taglio Edge Xtra da 122 cm (48 in.) (48X)
NOTA: include il kit di conformità obbligatorio (BM23683) per la Francia.
NOTA: non compatibile con trattorini X300 o X304.
Stile moderno con design funzionale per migliorare l’aspetto e le prestazioni
I profili regolari e arrotondati presentano un aspetto moderno ed elegante:
- L’elegante cofano comprende efficienti prese d’aria che si estendono per l’intera lunghezza su ambedue i lati, anziché sulla parte superiore.
- Funzionamento del motore a temperature inferiori
- Livelli di rumorosità ridotti nella postazione dell’operatore
- L’aria calda viene espulsa dalla griglia anteriore, lontano dall’operatore.
- Il materiale stampato a colori Xenoy® del cofano è molto resistente.
- Eccellente resistenza agli urti
- Nasconde i graffi
- Nessun rischio di ammaccature e ruggine
- La griglia inconfondibile e l’ampio parafango monopezzo completano l’aspetto estetico.
Xenoy è un marchio registrato negli Stati Uniti di SABIC Innovative Plastics.
Il motore a doppia V e raffreddato ad aria assicura un funzionamento regolare ed affidabile
Il motore è alimentato da un sistema di alimentazione iTorque™ di John Deere, con una serie di funzioni del motore e un esclusivo design del cofano che garantisce maggiori capacità di trascinamento, nonché raffreddamento e durata.
Motore a doppia V da 13,8 kW a 3350 giri/min. con potenza e coppia in grado di far fronte anche alle più impegnative condizioni di falciatura, trinciatura e raccolta.
Le principali caratteristiche del motore comprendono:
- 13,8 kW a 3350 giri/min
- Grande cilindrata di 726-cc (44.3-cu in.)
- Design a doppia V raffreddato ad aria per un’alimentazione silenziosa e regolare
- Queste caratteristiche includono:
- Canne cilindri in ghisa
- Valvole in testa
- Lubrificazione alla massima pressione
- Filtro olio sostituibile
- Filtro aria a doppio stadio
- Configurazione a doppia V:
- Potenza e prestazioni eccellenti
- Facilità di avviamento
- Funzionamento regolare
Alternatore a ruota libera
Un alternatore a ruota libera assicura notevoli capacità di ricarica rapida della batteria e dei dispositivi elettrici, come ad esempio le luci o un irroratore:
-
Capacità di 15 A
- Regolata per mantenere la batteria completamente carica senza il rischio di sovraccaricarla
L’apparato di taglio Edge™ Xtra da 107 cm (42 in.) esegue un taglio pulito
Questo apparato di taglio Edge Xtra fornisce i vantaggi di prestazioni di un tosaerba a due lame su una dimensione più ampia di
107 cm (42 in.)
- Sistema di supporto elastico a quattro punti
- Ampie ruote anti-scalping
- Incrementi dell’altezza di taglio di 6,4 mm (0.25 in.)
- Sistema di livellamento di bordo dell’apparato di taglio
La resistenza dell’apparato di taglio viene migliorata dal design a scarico superiore. Il bordo inferiore del piatto di taglio al di sotto dell’apertura di scarico mantiene unita la parte anteriore e posteriore dell’apparato di taglio.
Quando si utilizza una raccolta posteriore il materiale scorre verso l’alto attraverso l’apparato di taglio e fornisce una raccolta molto efficiente riducendo le possibilità di intasamento. Per questo motivo Power Flow™ non è disponibile per il tosaerba da 107 cm (42 in.).
Il kit mulching fornisce prestazioni eccellenti:
- Controlla i tagli d’erba di entrambe le lame con efficacia
- Migliore mulching
- Distribuzione più omogenea dei residui d’erba tagliati
- L’uso di parti stampate in plastica evita la ruggine
- Può essere installato e rimosso senza attrezzi.
- Include lame speciali da mulching
- Può essere utilizzato anche per lo scarico laterale, sebbene la qualità di taglio complessiva potrebbe diminuire leggermente
Informazioni di ordinazione: 903KM – Apparato di taglio Edge Xtra (42X) da 107 cm (42 in.)
NOTA: include il kit di conformità obbligatorio (BM23680) per la Francia.
I fori di regolazione di precisione (Exact Adjust) e la rotella di livellamento consentono di regolare in modo rapido e preciso l’apparato di taglio
L’apparato di taglio deve essere livellato lateralmente e correttamente regolato in senso longitudinale per garantire prestazioni di taglio ottimali. Un volantino amovibile di livellamento dell’apparato di taglio, situato al centro del pomello di regolazione dell’altezza di taglio e un attrezzo a chiave esagonale consentono agevoli regolazioni.
I fori di livellamento di precisione sono previsti su ciascun lato della piattaforma operatore sopra le viti di regolazione del livello del piatto. L’attrezzo consente di accedere comodamente per una rapida e semplice regolazione del piatto al fine di garantire un taglio di qualità ottimale.
La funzione Exact Adjust è di serie su tutti i trattori di serie Select™ X300 e X500:
- Per la regolazione del livello dell’apparato di taglio non è necessario accedere inferiormente al parafango.
- Volantino di livellamento apparato di taglio, fori di regolazione di precisione e attrezzo esagonale interagiscono fra loro.
- Livellare lateralmente l’apparato di taglio
- Impostare la posizione longitudinale corretta dell’apparato di taglio
- Calibrare l’altezza di taglio all’impostazione del pomello di regolazione altezza di taglio
- Exact Adjust semplifica il livellamento dell’apparato di taglio se dotato di ventola Power Flow™.
- Per ottenere il miglior taglio il livello del tosaerba deve essere regolato se si esegue il taglio alternativamente con o senza la ventola installata. La funzione Exact Adjust semplifica questa operazione.
Per le corrette procedure di regolazione per ciascun modello di trattore consultare il relativo manuale di uso e manutenzione. Le principali operazioni per il corretto livellamento dell’apparato di taglio comprendono:
- Parcheggiare il trattore su una superficie piana.
- Gonfiare i pneumatici alla corretta pressione.
- Consultare l’etichetta del pomello di regolazione altezza di taglio situata sulla console della macchina. Questa etichetta mostra la posizione di livellamento dell’apparato di taglio e l’ubicazione dei punti di regolazione del livellamento dell’apparato di taglio.
- Impostare il pomello dell’altezza di taglio del tosaerba sulla corretta posizione di livellamento dell’apparato di taglio di 6,4 cm (2.5 in.).
- Regolare opportunamente le ruote del piatto, in modo che non tocchino il terreno.
- Rimuovere il volantino di livellamento di bordo dell’apparato di taglio situato sotto il sedile.
- Utilizzando i fori di regolazione di precisione e l’attrezzo, regolare lateralmente l’apparato di taglio in modo che il volantino di livellamento dell’apparato di taglio si inserisca appena al di sotto del bordo inferiore destro e sinistro nei punti di regolazione previsti.
- I punti di regolazione posteriori sinistro e destro si trovano sotto il bordo dell’apparato di taglio, in prossimità degli angoli.
- Se necessario, regolare longitudinalmente l’apparato di taglio.
- Allentare i dadi posteriori in modo uniforme su ciascun lato dell’asta di sollevamento anteriore.
- Ruotare il dado anteriore in modo uniforme su ciascun lato in senso orario per sollevare la parte anteriore dell’apparato di taglio o in senso antiorario per abbassarlo, fino a quando il volantino non si inserisce inferiormente al punto di regolazione anteriore.
- Il punto di regolazione anteriore si trova sotto la parte anteriore centrale dell’apparato di taglio.
- Al termine della regolazione, serrare i dadi posteriori.
- Reinserire il volantino nella relativa sede.
NOTA: l’attrezzo di regolazione fornito con il trattore è una chiave esagonale sferica da 8 mm, codice M162737. L’estremità arrotondata consente una certa tolleranza nell’allineamento con la vite durante la regolazione dell’apparato di taglio.
