X354
Nuovi livelli di perfezione.
Robustezza e facilità d’uso: i trattori della Serie X300 hanno entrambe queste qualità, e molto di più!
Taglio preciso di ogni filo d’erba.
Grande manovrabilità anche negli spazi più stretti. Motori efficienti con bassi consumi. Ed il taglio? Precisione pura. Ogni singolo filo d’erba viene tagliato perfettamente, lasciando un risultato impeccabile.
Per un grande taglio.
Siete alla ricerca di un prato perfettamente tagliato. A seconda delle condizioni di lavoro, è quindi necessario regolare il piatto. Abbiamo introdotto un sistema più flessibile per regolare il piatto dei trattorini serie X300 e X500.
L’accesso diretto al piatto così come l’utilizzo di un nuovo attrezzo, vi permette di risparmiare il 50% del tempo che attualmente impiegate per regolare il piatto.
PANORAMICA
Il trattorino X354 fa parte della gamma Serie Select. È facile da utilizzare grazie ai pedali di comando trasmissione Twin Touch™ ed è dotato di un sistema sterzante a quattro ruote che gli conferisce elevata manovrabilità nelle situazioni più impegnative.
Pertanto, se state cercando un modo più semplice di tenere in ordine il vostro giardino, smettetela di farlo.
CARATTERISTICHE TECNICHE
-
Innesto delle lame: elettrico
-
Pedali Twin Touch
-
Eccellente comfort dell’operatore
-
Eccezionale qualità di costruzione
-
Sistema sterzante a quattro ruote
-
Scelta degli apparati di taglio
Dimensione area | fino a 5000 m² |
Larghezza di taglio | 107 cm Edge Mulch - 107 cm Edge Xtra |
Potenza | 12,2 kW (a 3.100 giri/min) |
Velocità | Fino a 8,2 km/h (4,97 mph) |
VEDI TUTTE LE CARATTERISTICHE
Il telaio è composto da un resistente acciaio saldato, estremamente affidabile
Il telaio è realizzato in acciaio accuratamente sagomato e saldato, rinforzato nei punti critici per garantire una durata ancora superiore:
- Telaio realizzato con materiale di 3 mm (0,118 in.) di spessore per una durata prolungata.
- Normale paraurti anteriore e piastra del sollevatore costruita con acciaio da 3,8 mm (0,15 in.) a completare il telaio.
- La piastra del sollevatore posteriore può supportare due zavorre Quik-Tatch da 19 kg (42 lb).
- La staffa delle zavorre è integrata nel telaio per i modelli a due ruote sterzanti.
- I modelli a quattro ruote sterzanti richiedono la staffa delle zavorre opzionale.
Il motore a doppia V e raffreddato ad aria assicura un funzionamento regolare ed affidabile
Il motore è alimentato da un sistema di alimentazione iTorque™, con una serie di funzioni del motore e un esclusivo design del cofano che garantisce maggiori capacità di trascinamento, raffreddamento uniforme e durata.
Un possente motore da 603 cm3, con una potenza di 12,2 kW a 3100 giri/min eroga potenza e coppia adeguate per offrire prestazioni di livello superiore. Il motore più grande e più potente ne consente anche l’impiego ad un regime inferiore (3100 giri/min.) per un funzionamento più silenzioso.
Le principali caratteristiche del motore comprendono:
- 12,2 kW di potenza a 3100 giri/min
- Possente cilindrata da 603 cm3
- Queste caratteristiche includono:
- Canne cilindri in ghisa
- Valvole in testa
- Lubrificazione forzata
- Filtro olio sostituibile
- Filtro aria a doppio stadio
- V-twin design:
- Potenza e prestazioni eccellenti
- Facilità di avviamento
- Funzionamento regolare
Alternatore a ruota libera
Un alternatore a ruota libera assicura notevoli capacità di ricarica rapida della batteria e dei dispositivi elettrici, come ad esempio le luci o un irroratore:
- Capacità di 15 A
- Regolata per mantenere la batteria completamente carica senza il rischio di sovraccaricarla
L’apparato di trinciatura da 107 cm (42 in.) Edge™ si adatta alle condizioni
Il design innovativo dell’apparato di trinciatura Edge da 107 cm (42 in.) impone un nuovo standard per la trinciatura di erba e foglie:
- Saracinesche amovibili per lo scarico dei tagli in eccesso
- Regolabile per ottenere le prestazioni ottimali in un’ampia gamma di condizioni
- Funzionamento regolare in tutte le condizioni
- Utilizza una cinghia a V standard e lame non sincronizzate per una maggiore affidabilità
Per la conservazione delle saracinesche del materiale viene fornita una posizione di immagazzinamento sull’apparato di taglio.
La parte inferiore dell’apparato di taglio è opportunamente sagomata e senza ostacoli:
-
assicura il flusso regolare dei tagli di erba
-
riduce al minimo l’accumulo d’erba
-
progettata per trinciare ed espellere i tagli d’erba
- riduce al minimo le esigenze di fertilizzante
- elimina il fastidio dello smaltimento
-
Le lame sfalsate permettono la sovrapposizione utilizzando una trasmissione standard con cinghia a V
-
Assicura che le lame non vengano in contatto fra di loro
-
-
Permette lo scarico dei tagli in eccesso, in condizioni di copertura erbosa notevole, grazie a due saracinesche amovibili sulla parte posteriore dell’apparato di taglio
-
Nessuno scivolo di scarico
-
Permette la trinciatura su due lati
-
Requisiti di immagazzinamento minori
-
-
L’apertura delle saracinesche non richiede alcun attrezzo
-
Fornisce due ruote del tosaerba per una falciatura uniforme
Informazioni di ordinazione: 903LM – Apparato di trinciatura Edge da 107 cm (42 in.) (42M)
NOTA: include il kit di conformità obbligatorio (BM23681) per la Francia.
Le quattro ruote sterzanti garantiscono una maggiore manovrabilità e capacità di taglio
NOTA: nello schema qui sopra la linea continua indica il trattorino a quattro ruote sterzanti e la linea tratteggiata quello a due ruote sterzanti.
Le quattro ruote sterzanti garantiscono una manovrabilità molto significativa e vantaggi di taglio rispetto ai trattorini a due ruote sterzanti.

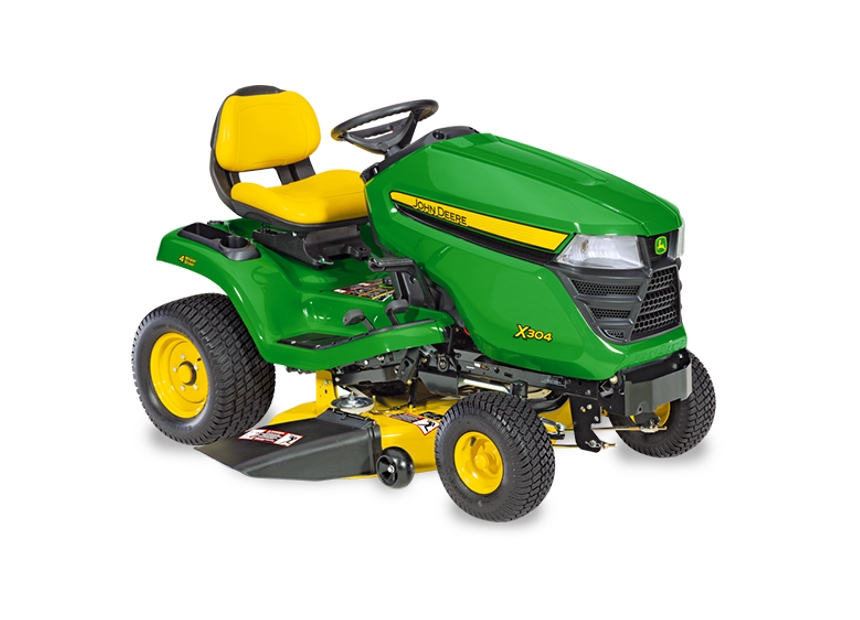

Ad esempio, con un trattorino di serie Select™ X304 dotato di apparato di trinciatura Edge™ da 107 cm (42 in.) (i numeri seguenti corrispondono allo schema precedente):
- Il raggio dell’area circolare non tagliata si riduce da 68,6 cm (27 in.) per un X300 a due ruote sterzanti a soli
40,6 cm (16 in.), eliminando o riducendo fortemente la necessità di ritornare sulle aree tagliate durante la falciatura intorno ad alberi, cespugli, ecc. - Viene eliminata l’interferenza fra tosaerba e ruote del trattorino poiché si trovano a diversi cm di distanza dall’oggetto intorno al quale avviene il taglio.
- La circonferenza di sterzata esterna è ridotta, riducendo pertanto il tempo trascorso nelle svolte e aumentando l’efficienza della falciatura.
Inoltre il taglio all’interno di curve che circondano aiuole e altri ostacoli nel giardino può essere eseguito più completamente con un trattorino a quattro ruote sterzanti.
Progettato per svolte strette
Il sistema a quattro ruote sterzanti è progettato per svolte strette che comportano una maggiore efficienza di falciatura:
-
Gli angoli di convergenza, campanatura e incidenza sono ottimizzati per ridurre lo sforzo, in particolare nel passaggio dalla marcia rettilinea alla svolta.
-
La geometria di sterzata è stata progettata con una modellazione tridimensionale, pertanto tutte e quattro le ruote lavorano all’unisono.
-
I cuscinetti a sfera sigillati vengono utilizzati sull’albero di coppia e sui fuselli posteriori per ridurre l’attrito.
-
Il raggio d’attrito ridotto (meno di 25,4 mm [1 in.] sul retro) riduce lo strascico e la sterzata in compressione.
Progettato per agevolare la sterzata
I cuscinetti a sfera schermati sono utilizzati sui giunti di sterzata critici per ridurre l’attrito, aumentare la durata e minimizzare la manutenzione.
La facilità di sterzata è importante per offrire prestazioni di falciatura apprezzabili:
-
Il volante con diametro maggiorato di 35,6 cm (14 in.) fornisce una leva maggiore per sterzate più agevoli.
-
L’ingranaggio a settori più grandi offre un migliore (maggiore) rapporto di sterzatura.
-
Un rapporto maggiore si traduce in uno sforzo di sterzata minore.
-
-
Le doppie biellette di direzione facilitano il bilanciamento dei carichi di sterzata e riducono notevolmente gli errori.
-
I giunti sferici ad entrambe le estremità dei tiranti dello sterzo riducono l’usura e mantengono più a lungo la precisione di sterzata.
-
I lunghi tiranti di sterzata accrescono il vantaggio meccanico dell’impianto sterzante sull’intera escursione dello sterzo.
-
L’albero dello sterzo ruota su un cuscinetto a sfera schermato nella sua estremità inferiore, vicino al pignone, per ridurre lo sforzo di sterzata e garantire una sensazione regolare per l’intera durata di servizio del trattorino.
-
L’ingranaggio a settori ruota su un albero anziché su una boccola, assicurando l’innesto corretto ed eliminando l’impuntamento.
-
La rotazione delle estremità superiori e inferiori dell’albero dell’ingranaggio a settori su cuscinetti a sfera schermati riducono gli sforzi di sterzata e garantiscono una sensazione regolare per l’intera durata di servizio del trattorino.
-
I fuselli sterzanti anteriori ingrassabili ruotano su boccole sottoposte a trattamento termico per ridurre l’attrito e migliorare l’usura nel tempo
I fori di regolazione di precisione (Exact Adjust) e la rotella di livellamento consentono di regolare in modo rapido e preciso l’apparato di taglio
L’apparato di taglio deve essere livellato lateralmente e correttamente regolato in senso longitudinale per garantire prestazioni di taglio ottimali. Un volantino amovibile di livellamento dell’apparato di taglio, situato al centro del pomello di regolazione dell’altezza di taglio e un attrezzo a chiave esagonale consentono agevoli regolazioni.
I fori di livellamento di precisione sono previsti su ciascun lato della piattaforma operatore sopra le viti di regolazione del livello del piatto. L’attrezzo consente di accedere comodamente per una rapida e semplice regolazione del piatto al fine di garantire un taglio di qualità ottimale.
La funzione Exact Adjust è di serie su tutti i trattori di serie Select™ X300 e X500:
- Per la regolazione del livello dell’apparato di taglio non è necessario accedere inferiormente al parafango.
- Volantino di livellamento apparato di taglio, fori di regolazione di precisione e attrezzo esagonale interagiscono fra loro.
- Livellare lateralmente l’apparato di taglio
- Impostare la posizione longitudinale corretta dell’apparato di taglio
- Calibrare l’altezza di taglio all’impostazione del pomello di regolazione altezza di taglio
- Exact Adjust semplifica il livellamento dell’apparato di taglio se dotato di ventola Power Flow™.
- Per ottenere il miglior taglio il livello del tosaerba deve essere regolato se si esegue il taglio alternativamente con o senza la ventola installata. La funzione Exact Adjust semplifica questa operazione.
Per le corrette procedure di regolazione per ciascun modello di trattore consultare il relativo manuale di uso e manutenzione. Le principali operazioni per il corretto livellamento dell’apparato di taglio comprendono:
- Parcheggiare il trattore su una superficie piana.
- Gonfiare i pneumatici alla corretta pressione.
- Consultare l’etichetta del pomello di regolazione altezza di taglio situata sulla console della macchina. Questa etichetta mostra la posizione di livellamento dell’apparato di taglio e l’ubicazione dei punti di regolazione del livellamento dell’apparato di taglio.
- Impostare il pomello dell’altezza di taglio del tosaerba sulla corretta posizione di livellamento dell’apparato di taglio di 6,4 cm (2.5 in.).
- Regolare opportunamente le ruote del piatto, in modo che non tocchino il terreno.
- Rimuovere il volantino di livellamento di bordo dell’apparato di taglio situato sotto il sedile.
- Utilizzando i fori di regolazione di precisione e l’attrezzo, regolare lateralmente l’apparato di taglio in modo che il volantino di livellamento dell’apparato di taglio si inserisca appena al di sotto del bordo inferiore destro e sinistro nei punti di regolazione previsti.
- I punti di regolazione posteriori sinistro e destro si trovano sotto il bordo dell’apparato di taglio, in prossimità degli angoli.
- Se necessario, regolare longitudinalmente l’apparato di taglio.
- Allentare i dadi posteriori in modo uniforme su ciascun lato dell’asta di sollevamento anteriore.
- Ruotare il dado anteriore in modo uniforme su ciascun lato in senso orario per sollevare la parte anteriore dell’apparato di taglio o in senso antiorario per abbassarlo, fino a quando il volantino non si inserisce inferiormente al punto di regolazione anteriore.
- Il punto di regolazione anteriore si trova sotto la parte anteriore centrale dell’apparato di taglio.
- Al termine della regolazione, serrare i dadi posteriori.
- Reinserire il volantino nella relativa sede.
NOTA: l’attrezzo di regolazione fornito con il trattore è una chiave esagonale sferica da 8 mm, codice M162737. L’estremità arrotondata consente una certa tolleranza nell’allineamento con la vite durante la regolazione dell’apparato di taglio.
Stile moderno con design funzionale per migliorare l’aspetto e le prestazioni
I profili regolari e arrotondati presentano un aspetto moderno ed elegante:
- L’elegante cofano comprende efficienti prese d’aria che si estendono per l’intera lunghezza su ambedue i lati, anziché sulla parte superiore.
- Funzionamento del motore a temperature inferiori
- Livelli di rumorosità ridotti nella postazione dell’operatore
- L’aria calda viene espulsa dalla griglia anteriore, lontano dall’operatore.
- Il materiale stampato a colori Xenoy® del cofano è molto resistente.
- Eccellente resistenza agli urti
- Nasconde i graffi
- Nessun rischio di ammaccature e ruggine
- La griglia inconfondibile e l’ampio parafango monopezzo completano l’aspetto estetico.
Xenoy è un marchio registrato negli Stati Uniti di SABIC Innovative Plastics.
