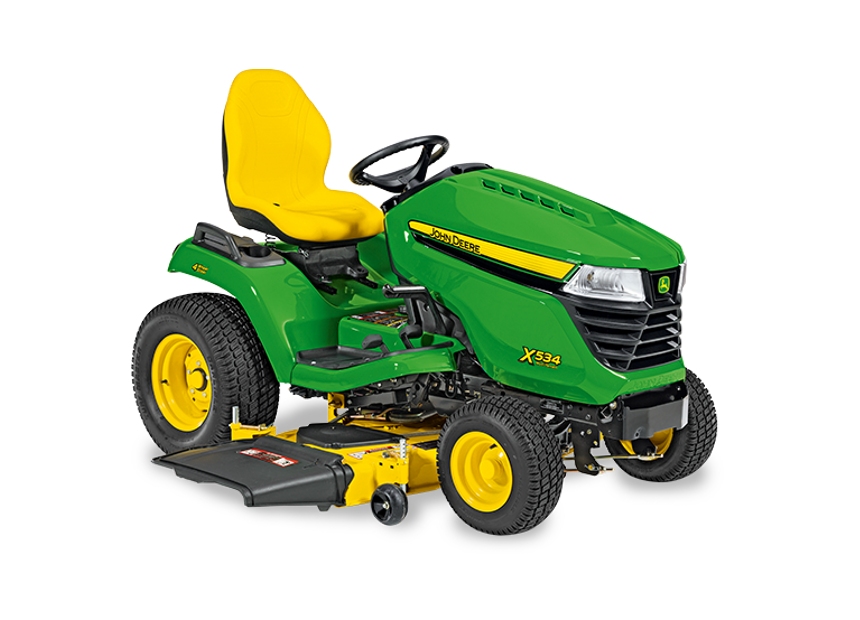

X534
Taglio su molteplici tipi di terreni
I trattorini Serie X500 rappresentano l’evoluzione dei trattorini Serie X300 in termini di dimensioni, potenza e prestazioni. Inoltre, la gamma di trattorini X500 offre funzionamento fluido e taglio deciso su terreni difficili. A fare la differenza sono il baricentro ribassato, il lungo passo delle ruote ed il bloccaggio del differenziale. Sono ideali per clienti privati che devono fare i conti con vari tipi di giardino, aree verdi impegnative e diversi compiti da svolgere.
john-deere-trattorini-serie-x500-
PANORAMICA
Falciatura in pendenza più sicura, ottima manovrabilità nelle situazioni impegnative e lavori in giardino più semplici specialmente grazie alla funzione di sterzata a quattro ruote.
Il tosaerba X534 Multi-Terrain va ovunque sia necessario ed esegue i lavori gravosi richiesti. In che modo? La sua ampia struttura migliora la stabilità sui tratti in pendenza. È possibile aumentare la trazione, premendo semplicemente un pedale. Il suo telaio per impieghi gravosi garantisce robuste prestazioni e le sue funzioni come il dispositivo di livellamento piatto di taglio a bordo assicurano risultati di qualità in qualsiasi situazione.
Multi-terrain. Multi-talento. Tosaerba X534 Multi-Terrain
CARATTERISTICHE TECNICHE
-
Servosterzo idraulico a quattro ruote
-
Potenza e prestazioni eccellenti
-
Telaio saldato per impieghi pesanti
-
Sterzata a quattro ruote
-
Sollevamento idraulico del piatto di taglio
Dimensione area | Superiore a 8001 m² |
Larghezza di taglio | 122 Cm Edge Xtra - 137 Cm Edge Xtra |
Potenza | 16,1 kW a 3.350 giri/min |
Velocità | 11,6 km/h (7,2 mph) in marcia avanti |
VEDI TUTTE LE CARATTERISTICHE
I fori di regolazione di precisione (Exact Adjust) e la rotella di livellamento consentono di regolare in modo rapido e preciso l’apparato di taglio
L’apparato di taglio deve essere livellato lateralmente e correttamente regolato in senso longitudinale per garantire prestazioni di taglio ottimali. Un volantino amovibile di livellamento dell’apparato di taglio, situato al centro del pomello di regolazione dell’altezza di taglio e un attrezzo a chiave esagonale consentono agevoli regolazioni.
I fori di livellamento di precisione sono previsti su ciascun lato della piattaforma operatore sopra le viti di regolazione del livello del piatto. L’attrezzo consente di accedere comodamente per una rapida e semplice regolazione del piatto al fine di garantire un taglio di qualità ottimale.
La funzione Exact Adjust è di serie su tutti i trattori di serie Select™ X300 e X500:
- Per la regolazione del livello dell’apparato di taglio non è necessario accedere inferiormente al parafango.
- Volantino di livellamento apparato di taglio, fori di regolazione di precisione e attrezzo esagonale interagiscono fra loro.
- Livellare lateralmente l’apparato di taglio
- Impostare la posizione longitudinale corretta dell’apparato di taglio
- Calibrare l’altezza di taglio all’impostazione del pomello di regolazione altezza di taglio
- Exact Adjust semplifica il livellamento dell’apparato di taglio se dotato di ventola Power Flow™.
- Per ottenere il miglior taglio il livello del tosaerba deve essere regolato se si esegue il taglio alternativamente con o senza la ventola installata. La funzione Exact Adjust semplifica questa operazione.
Per le corrette procedure di regolazione per ciascun modello di trattore consultare il relativo manuale di uso e manutenzione. Le principali operazioni per il corretto livellamento dell’apparato di taglio comprendono:
- Parcheggiare il trattore su una superficie piana.
- Gonfiare i pneumatici alla corretta pressione.
- Consultare l’etichetta del pomello di regolazione altezza di taglio situata sulla console della macchina. Questa etichetta mostra la posizione di livellamento dell’apparato di taglio e l’ubicazione dei punti di regolazione del livellamento dell’apparato di taglio.
- Impostare il pomello dell’altezza di taglio del tosaerba sulla corretta posizione di livellamento dell’apparato di taglio di 6,4 cm (2.5 in.).
- Regolare opportunamente le ruote del piatto, in modo che non tocchino il terreno.
- Rimuovere il volantino di livellamento di bordo dell’apparato di taglio situato sotto il sedile.
- Utilizzando i fori di regolazione di precisione e l’attrezzo, regolare lateralmente l’apparato di taglio in modo che il volantino di livellamento dell’apparato di taglio si inserisca appena al di sotto del bordo inferiore destro e sinistro nei punti di regolazione previsti.
- I punti di regolazione posteriori sinistro e destro si trovano sotto il bordo dell’apparato di taglio, in prossimità degli angoli.
- Se necessario, regolare longitudinalmente l’apparato di taglio.
- Allentare i dadi posteriori in modo uniforme su ciascun lato dell’asta di sollevamento anteriore.
- Ruotare il dado anteriore in modo uniforme su ciascun lato in senso orario per sollevare la parte anteriore dell’apparato di taglio o in senso antiorario per abbassarlo, fino a quando il volantino non si inserisce inferiormente al punto di regolazione anteriore.
- Il punto di regolazione anteriore si trova sotto la parte anteriore centrale dell’apparato di taglio.
- Al termine della regolazione, serrare i dadi posteriori.
- Reinserire il volantino nella relativa sede.
NOTA: l’attrezzo di regolazione fornito con il trattore è una chiave esagonale sferica da 8 mm, codice M162737. L’estremità arrotondata consente una certa tolleranza nell’allineamento con la vite durante la regolazione dell’apparato di taglio.
Il motore bicilindrico a V e raffreddato ad aria assicura un funzionamento regolare e affidabile
Il trattorino è alimentato da un motore John Deere iTorque™, una combinazione di funzioni del motore e un esclusivo design del cofano che garantiscono maggiori capacità di trazione, raffreddamento uniforme e durata:
Le principali caratteristiche del motore comprendono:
- 16,1 kW a 3350 giri/min
- Grande cilindrata: 726 cc (44,3 cu in.)
- Distribuzione dei cilindri a V con raffreddamento ad aria
- Potenza e prestazioni eccellenti
- Alimentazione uniforme e silenziosa
- Facilità di avviamento
- Queste caratteristiche includono:
- Canne cilindri in ghisa
- Valvole in testa
- Lubrificazione forzata alla massima pressione
- Filtro olio sostituibile
- Filtro aria a doppio stadio
- Avviamento a spostamento di solenoide per un facile avvio, anche alle basse temperature
Alternatore a volano
Un alternatore a volano assicura notevoli capacità di ricarica rapida della batteria e dei dispositivi elettrici, come ad esempio le luci o un irroratore:
- Capacità di 15 A
- Regolata per mantenere la batteria completamente carica senza il rischio di sovraccaricarla
Lo stile moderno è esteticamente attraente e al tempo stesso funzionale
I profili regolari e arrotondati presentano un aspetto moderno ed elegante:
- Lo stile del cofano integra prese d’aria distribuite sull’intera lunghezza su entrambi i lati.
- Funzionamento del motore a temperature inferiori
- Livelli di rumorosità inferiori alla postazione operatore
- L’aria calda viene espulsa dalla griglia anteriore, lontano dall’operatore.
- Il materiale del cofano stampato in colore Xenoy® è molto duraturo.
- Eccellente resistenza agli impatti
- Nasconde i graffi
- Nessun rischio di ammaccature e ossidazione
- La griglia inconfondibile, una grande area poggiapiedi e l’ampio parafango monopezzo completano l’aspetto estetico.
Xenoy è un marchio registrato negli Stati Uniti di SABIC Innovative Plastics.
La sterzata a quattro ruote offre maggiore manovrabilità e capacità di taglio
Modalità di sterzata a quattro ruote
NOTA: nello schema precedente, la linea continua indica un trattore con sterzata a quattro ruote, quella tratteggiata un trattore con sterzata a due ruote.
La modalità di sterzata a quattro ruote offre ottima manovrabilità e vantaggi nel taglio rispetto ai trattorini dotati di sterzata a due ruote (i valori di seguito corrispondono allo schema sopra):
1. Il diametro dell’area circolare non tagliata è enormemente ridotto, eliminando o riducendo enormemente la necessità di andare in retromarcia quando si taglia intorno ad alberi, arbusti e così via.
- Con un trattore dotato di sterzata a quattro ruote, inoltre, il taglio all’interno di curve create da decorazioni, aiuole di fiori e così via può essere effettuato in modo molto più efficiente.
2. Le interferenze da parte del tosaerba e delle ruote del trattore sono eliminate perché sono distanti dall’oggetto intorno a cui si effettua il taglio.
- Quando si tagliano aree rettangolari, gli angoli retti possono essere tagliati in modo più efficace ed efficiente.
3. L’area circolare di curva esterna è ridotta, riducendo il tempo necessario per curvare e aumentando l’efficienza della falciatura.
Servosterzo idraulico
Il servosterzo idraulico su quattro ruote è una dotazione standard per ottimizzare i vantaggi della sterzata a quattro ruote con curve strette e facilità di sterzata:
- Offre un controllo senza sforzi, come su un’automobile
- Riduce l’affaticamento dell’operatore e aumenta la produttività.
- Offre uno stretto raggio di svolta per un’ottima manovrabilità
- Rifinitura facile e molto efficiente intorno agli oggetti
Progettato per curve strette
Il sistema con quattro ruote sterzanti è progettato per curve strette, offrendo una maggiore efficienza del tosaerba:
-
Gli angoli di ruote orientabili, curvatura e del perno di sterzaggio sono ottimizzati per ridurre lo sforzo, in particolare quando si passa dalla direzione rettilinea a una curva.
-
La geometria dello sterzo è stata progettata mediante la modellazione tridimensionale (3D), in modo che le quattro ruote lavorino insieme.
-
Per ridurre l’attrito sugli alberini dello sterzo posteriore sono montati cuscinetti a sfere sigillati.
-
Il raggio di sfregamento ridotto (inferiore a 2,54 cm [1″] al posteriore) riduce l’abrasione e le sterzate con scossoni.
Il telaio è in acciaio rinforzato e saldato per garantire affidabilità
Il telaio è realizzato in acciaio rinforzato sagomato, rinforzato nei punti critici e saldato per garantire una robustezza ancora superiore:
- Telaio realizzato con materiale di 3 mm (0,118″) di spessore.
- La piastra attacco posteriore è in acciaio da 6,4 mm (0,25″) e completa il gruppo telaio.
- La piastra attacco posteriore può supportare pesi Quik-Tatch fino a 19 kg (42 lb).
